VCTF 전선 용도 0.75SQ 1.0SQ 1.5SQ 2C 3C 뜻과 의미



VCTF 전선은 비닐 절연 동축 전선의 약자로, 옥내에서 사용하는 300/500V 이하의 전기, 전자, 음향기기, 조명 기기 등 소형전기 기구에 사용되는 전선입니다. VCTF 전선은 유연성이 있으며 다양한 색깔로 아름답고 연동선을 집합하여 PVC로 절연한 전선을 말합니다.



VCTF 전선 용도

부드러운 연선으로 유연성이 좋아 일반가정, 상가, 사무실, 전기, 전자, 음향기기, 조명기기, 조명 연장선에 사용되는 다용도로 활용 가능한 연장선입니다.

• 가전제품의 전원 코드
• 전자 기기 연결 케이블
• 조명 기기 연결 케이블
• 전동 공구의 전원 코드



구조

적용 범위는 주로 옥내에서 AC300/500V 이하의 전기, 전자, 음향기기, 조명기기 등 소형전기 기구에 사용 가능합니다.

1. 도체: 5등급(집, 복합연선) 연동선
2. 절연체: PVC (70℃ 90℃)
3. 시스: PVC (70℃ 90℃)

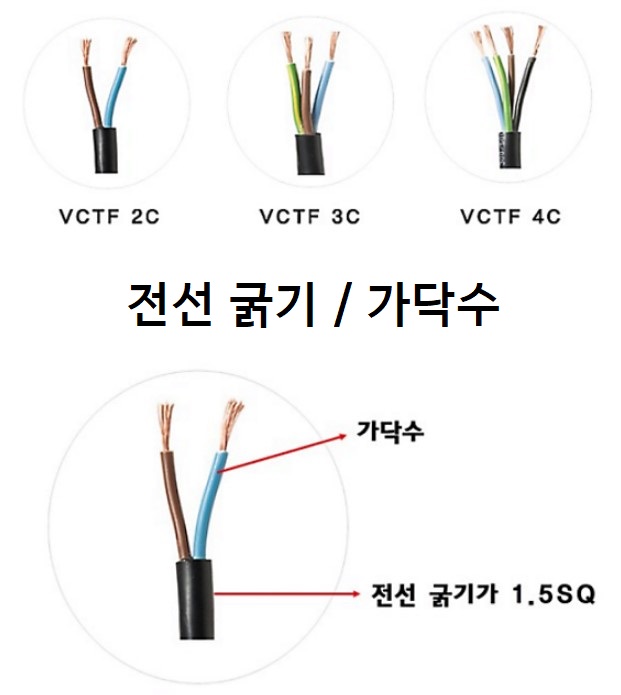

전선 굵기 및 가닥수

전선이 1.5SQ* 2C로 표기된 경우 SQ는 전선의 굵기, C는 가닥수를 의미합니다.

조명, 멀티탭, 전기기기 등 전원선 권장전력(W)

• 0.75SQ: 약 1,000W
• 1.5SQ: 약 1,800W
• 2.5SQ: 약 3,000W
• 4.0SQ: 약 4,000W





1. VCTF 0.75 * 2C: 연장선, 무접지 코드선, 다용도로 활용
2. VCTF 0.75 * 3C: 연장선, 접지 코드선, 다용도로 활용
3. VCTF 1.5 * 2C: 연장선, 무접지 코드선, 다용도로 활용
4. VCTF 1.5 * 3C: 연장선 접지 코드선, 다용도로 활용
5. VCTF 2.5 * 2C: 연장선, 무접지 코드선, 다용도로 활용
6. VCTF 2.5 * 3C: 연장선, 접지 코드선, 다용도로 활용
